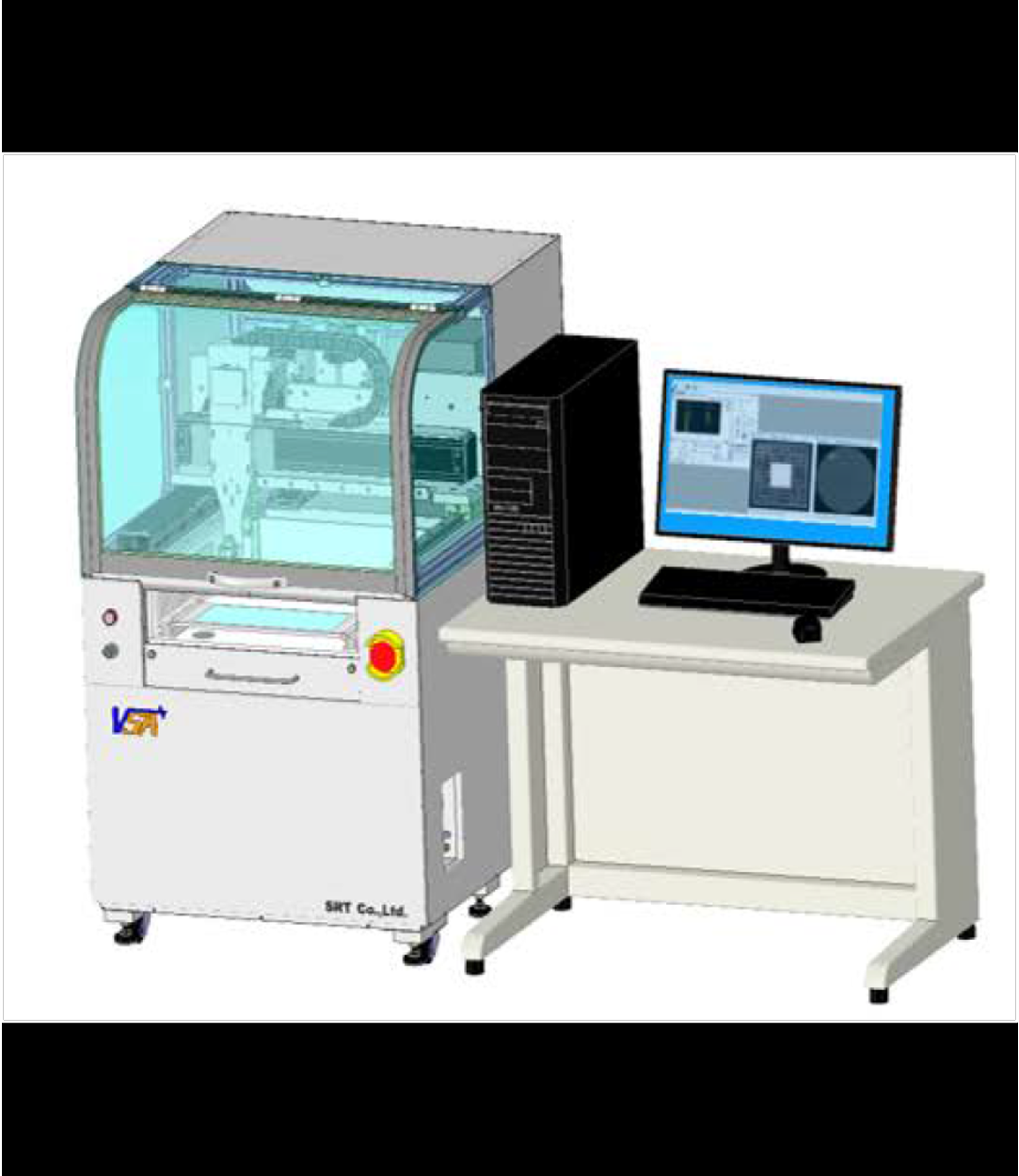

機器外観
概要
| No. | 81 |
| 機器名 |
超音波探傷装置 （Scanning Acoustic Tomography） |
| メーカー | (株) SRT |
| 型番 | VSA M350 |
| 装置概要 | 本装置は、超音波を応用した映像装置です。３軸スキャナ機構上に設置した超音波探触子を介して超音波の送信と受信を行い、受信信号を映像化し、得られた映像から被検体内部のボイド、クラック等を観察、解析することができます。 |
| 料金/時間 | 8,800円 |
| 主な仕様 | 最大試料サイズ：350mm×350mm 超音波プローブ： 反射法 25MHzプローブ 焦点距離＝25mm 50MHzプローブ 焦点距離＝12.7mm 100MHzプローブ 焦点距離＝5mm 透過法 20MHzプローブ 焦点距離＝∞ |
| 特徴 | 超音波探傷装置は周波数が20kHz以上の、人間の耳には聞こえない超音波を利用して、非破壊で電子部品等の内部を観察します。X線顕微鏡に比べ内部の界面剥離やクラックの検出等に有効です。超音波発振器から超音波を照射し、反射信号を受信する反射法と、透過信号を受信する二種類のモードに対応します。周波数の高いプローブは分解能が優れますが深部の情報が得られ難くなる関係にあります。より厚さのある部品の検査のために透過法での観察も可能です。超音波探傷装置は非破壊で観察可能ですが、超音波の特性上、観察試料を水に入れる必要があります。 |
